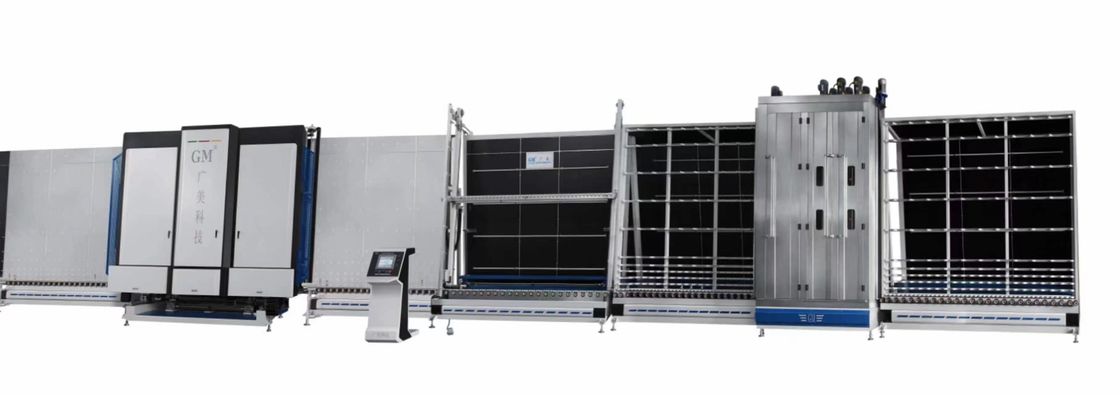

Productielijn voor dubbele beglazing van glas voor het verwerken van ramen en deuren met automatische afdichtingsrobotglasmachine

2.WASHING-DROY SECTION:Onafhankelijke aandrijving van een gepatenteerd afdichtmesser
3.OUTPUT CONVEYER *2
4.PRESSBOX:Vierhoekige positionering
5- Blow-up.
6.WATERTANK

B:Technische parameters:


Afmetingen van de machine	21500*1400*3100MM
Max. glasgrootte	2000*3000 mm
Min. glasgrootte	400 x 500 mm
Glasdikte	4-15 mm
I.G.U. dikte	6-27 mm
I.G.U. vorm	Gelijk stuk rechthoek
Spoed van wassen	4 -8 m/min
Vervoer snelheid	2-22m/min
Max. gewicht glas	250 kg/m
Controle	Aanraakscherm
Brush	6PCS
Elektrische energie	30kw, 380V (50HZ)
Bedrading buiten de ingang	10m2 draad 63A schakelaar (5 draden)

C:Karakteristieken van het product:

1.De hele motor maakt gebruik van een PLC-programmeerbare regelaar, die een touchscreen heeft, dat gemakkelijk te bedienen is en de werking van de apparatuur en de storingsomstandigheden dynamisch weergeeft.De frequentieomzetter, nabijheidsschakelaar, knopsschakelaar, roterende schakelaar en indicatorlicht zijn allemaal geïmporteerde componenten.

2Het schoonmaakgedeelte wordt speciaal beschermd. De drie paar borstels gebruiken allemaal zachte hoogtemperatuurdraden om te voorkomen dat de beklede glasfolie wordt beschadigd.Het glasvervoergedeelte is uitgerust met een automatisch herkenningssysteem voor bekleed glas om de correcte reiniging en laminatie van bekleed glas volledig te garanderen.

3.Functie voor het controleren van de schoonheid van glas: door de combinatie van een donkerblauwe achtergrond en een witte fluorescerende lamp is het handig om de schoonheid van het glasoppervlak te controleren.

4.De draagwieltransmissiefunctie van de luchtdrogingskamer: bij de traditionele constructie wordt gebruik gemaakt van een meerkanaalsrolklemmethode om het glas uit de drogingskamer te drijven,die gemakkelijk klemmermerken op het glasoppervlak veroorzaaktOnze onderneming heeft een dragerwielstructuur aangenomen, zodat de rand van het glas zonder vastklampen op het transmissie mechanisme wordt getransporteerd.

5.Hoge druknauwkeurigheid: het wordt aangedreven door hydraulische druk en het bewegingsmechanisme gebruikt tweeweg lineaire geleidingsrails.Het achterpaneel heeft een automatische gids en positioneringsfunctie om volledig te garanderen dat de twee panelen parallel worden ingedrukt. Volgens de grootte van het isolerende glazen paneel is het uitgerust met een drukregulerende functie om de tijd te waarborgen.

6De gehele lijn heeft superfuncties en kan normaal (dubbellagig), drielagig, speciaal gevormd (één zijde recht) en gordijnwandglas, LOW-E glas produceren.

Automatische verzegelrobot:GM2030

1.De technologie is volwassen en de werking is stabiel en betrouwbaar.

2.De afdichtmachine heeft een vierfasige onafhankelijke werking. Wanneer de glaslengte groter is dan 1,75 meter, wordt het gehele gedeelte verbonden. Wanneer de glaslengte kleiner is dan 1,75 meter, wordt het gehele gedeelte van de afdichtmachine met elkaar verbonden.Elke sectie werkt onafhankelijk om de lijm snelheid te maximaliseren.

3.Het elektronische proportiesysteem wordt gebruikt om de lijmmengverhouding te regelen, die gemakkelijk aan te passen is en de verhouding nauwkeurig is.Het is met name geschikt voor hoog efficiënt gluing van gordijnwandglasDe lijm wordt automatisch aangepast op basis van de lijmbreedte en de lijmhoeveelheid diepte, en kan voldoen aan de behoeften van aluminium band breedte lijm van 6A tot 27A.

4De input en output worden vervoerd door volle servomotoren, die een grote draagcapaciteit en een hoog transmissie-efficiëntie hebben.Het gelijmde glas wordt door een speciaal ontworpen transmissiesysteem van tankketens geproduceerd, die automatisch kan worden gecentreerd volgens de dikte van het glas om te voorkomen dat het plakt.

5Drie- en twee-kamer glas kan in één worden verzegeld en de lijm kan snel en schoon worden aangebracht.

6.Toepasselijke lijmsoorten: tweecomponent polysulfidelijm of siliconen afdichtmiddel en siliconen structuurlijm.
7.Aanvaarding van bewegingscontroller en touchscreen besturingssysteem, eenvoudige werking en stabiele werking
8.Automatisch meten van de dikte van aluminium strips, automatisch aanpassen van de kleefgegevens, en hebben gehumaniseerde functies om het probleem van geautomatiseerde productie van bulk orders op te lossen.
9.Het automatische hoektrimming apparaat past automatisch lijm aan om de vier hoeken te corrigeren tijdens het aanbrengen van lijm.En de hoeken zijn mooi en praktisch..

De standaardconfiguratie bestaat uit de volgende onderdelen:

1Transmissie-sectie X 4 (tankketen speciaal ontworpen om slijtage te voorkomen)
2.zuigbekers (Festool)
3.Console (intelligent besturingssysteem mens-machine)
4- Verzegelingscontrolesysteem (Yaskawa, Japan)
5.Sluitmotor (meerdere octrooien, industrieel doorbraak)
6.Systeem voor het leveren van lijm op drukplaten (eenvoudige en dubbele opties beschikbaar)

Ttechnische parameters:


Afmetingen van de machine	9600*1600*3400 mm
Maximale grootte glas	2000*3000 mm
Min glasgrootte	300 x 350 mm
Dikte van de lijm	2 mm -15 mm
Isolerend glas, dikte van het eindproduct	12 mm - 60 mm
Dikte van het glas	3-15 mm
Verzegelingssnelheid	4-40 meter/min (6A afstandsbalk, 5 mm lijmdiepte specificatiebalk)
Transmissie snelheid	4 - 40 m/min
Gewicht van de lading	300 kg/m
Afdichtingsomgevingstemperatuur	15-40oC
Controlemethode	touchscreen
Gasbron	Druk 6 bar , Maximaal luchtverbruik 2.0 ms/min
Kracht	12kw, 380V (50HZ)
Externe bedrading	10m2 draad 63A schakelaar (5 draden)

Volledig automatischafstandsbedieningbuigmachine: MODEL:GM-ZWJA


Hoofdkenmerken:
1) Gebruik PLC-besturingssysteem en touch mens-machine interface.
Parameter eenvoudig ingevoerd.
2) Het voedingsmateriaal en het buigen van de aluminiumspacer door een servomotor garanderen de precisie van de buiging
vorm (hoek en boog).
3) Aluminium frame heeft een gladde boog, die mooi is na de butylcoating.
4) Het buigen van aluminium frame en theoretische groottefout is minder dan 1 mm, hoge snelheid, hoge efficiëntie.
5) Kan vier verschillende grootte aluminium spacer met vier opslagtanks voeden.
6) Automatische vermijding van de afstandsspanning bij het buigen en snijden van de afstandsspanning.
7) Kan gevormd aluminium frame doen.
8) Kan de warme afstandsbediening zo buigen:

Ttechnische parameters:


Maximale verwerkingsgrootte	2000 mm x 4000 mm
Minimale bewerkingsgrootte	300 mm x 300 mm
Afmetingen	3400 mm*1600 mm*2300 mm
Luchtdruk	0.4-0.7Mpa
Voorschriften voor aluminiumstaven	6A-27AHhol aluminiumband
Aluminiumwanddikte	0.3 tot en met 0,5 mm
Stroomvoorziening	380V 50HZ 2 kW

Automatische droogmiddelvulmachine:GM-FZS


1.PLC-besturingssysteem, mens-machinevriendelijke interface, eenvoudige bediening;
2Het vullen onder gesloten omstandigheden lost het probleem op van het falen van de waterabsorber van de droger, verbetert de efficiëntie en de levensduur van het isolatieglas,en is een essentiële uitrusting bij de productie van buigend isolatieglas;
3De kerncontroles nemen geïmporteerde merken aan;
4.De gaten worden in het midden van de achterkant van de aluminiumstrook geperst, gevuld en automatisch verzegeld;
5. kan worden gevuld met automatisch buigend en vormend aluminium frame en gewone recht ingebrachte aluminium frame;
6.De vulhoogte kan worden aangepast aan de grootte van het aluminiumframe;
7Uniek geavanceerd voedingsapparaat kan automatisch materialen aanvullen.

Parameter:

Artikel 1	Gegevens
Maximale verwerkingsgrootte	2000 mm x 2000 mm
Minimale bewerkingsgrootte	350 mm x 350 mm
Moleculaire zeefdiameter	00,5-0,8 mm
Aluminiumstaafbreedte	6-24 m
Luchtdruk	0.- Ik ben er.8MPa
Stroomvoorziening	220 V50 Hz

Butylcoatingsmachine:GM-TBJA


1De lijmkop is een zwevende zachte verbinding met verticale beweging en automatische begeleiding.die de tekortkomingen van een gemakkelijke slijtage aan de onderkant van de horizontale lijmtank overwint.
2Deze machine wordt bestuurd door PLC en bediend door een mens-machine-interface.Het heeft een versnellingsregeling en een hoge productie-efficiëntie.
3Deze machine is voorzien van een werkoppervlak van roestvrij staal en is uitgerust met een positioneringsinrichting en is geschikt voor vierkante, rechthoekige en ronde aluminiumspacerframes van verschillende specificaties.
4Een hoogtemperatuurbestendig afdichtingsontwerp lost het veel voorkomende probleem van lekken van lijm in coatingsmachines op.
5De machine is onderverdeeld in een hydraulisch systeem en een gasvloeistofsysteem voor drukwerk.
6De grote hydraulische stationsstructuur gebruikt Japanse Yuken-technologie en -componenten om een stabiele druk te bieden.

Parameters:

Artikel 1	Gegevens
Fysieke dimensie	3100 mm x 900 mm x 1300 mm
Verwerkingssnelheid	4- 40 m/min
Stroomvoorziening	6 kW 380V/50HZ
Luchtdruk	0.5-0.8Mpa
Controle	PLC's
Ga naar de schietbaan.	6 ~ 20 mm

Vacuümlifter voor het lossen en laden van isolatieglas:GM-bldb



1Deze machine is een ideale professionele uitrusting voor het hanteren van glas.
2Het is geschikt voor het hanteren van isolatieglas, gehard glas, glazen gordijnwand en andere soorten glas.
3Het is een DC herlaadbare vacuümpomp en is uitgerust met een batterij.
4De pneumatische componenten zijn van Taiwan Airtac, van stabiele kwaliteit en een druk van 0,6-0,8Mpa.
5Het kan geschikt zijn voor het verwerken van glas bij hoge temperaturen onder de 300 graden;
6.Het kan 0-90°, 0-180° omdraaien en behandelen van glas, 0-360° roterende behandeling.

Parameters:


Artikel 1	Gegevens
Spoorlengte	3000 mm x 4000 mm
Hoogte van de kolom	3400 mm x 3900 mm
Luchttoevoerdruk	0.5-0.8Mpa
Links en rechts rotatiehoek	90°
Verticale opheffing	1000 mm
Zuigbeker	6PCS
Operatiemethode	Handmatig schakelaarventiel

Verpakkingen voor de zee
