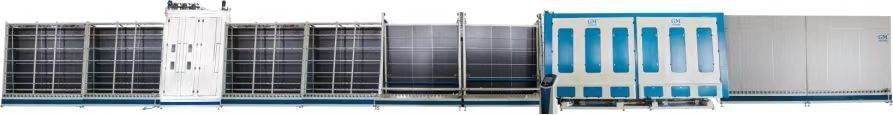

2500 mm verticale gasvullende vacuümisolatieglasproductielijn voor prestaties

B:Technische parameters:


Dimensies	24000mmx1500mmX3600mm
Maximale glasgrootte kan maken	2500 mm x 3500 mm
Het grootste opblaasbare glas dat kan worden verwerkt	2500 mm x 3100 mm
Minimale glasgrootte die kan worden verwerkt	350 mm x 500 mm
Enkele glasdikte kan wassen	4 mm -15 mm
Minimale glasgrootte die kan worden verwerkt	15 mm - 60 mm
Glazen vorm	Zelfde maat rechthoekig
Beste reinigingssnelheid	4 -8m/min
Transmissiesnelheid	0-30m/min
Maximaal glasgewicht	250 kg/m
controle methode	Touch screen
Borstel	6 STUKS
Stroom	35kw, 380V (50HZ)
Externe bedradingsingang	10 M2draad, 63A stroomonderbreker (5 draden)



Belangrijkste configuratiedetails:

NEE.	Item	Origineel/merk
1	PLC	LS   Zuid-Korea/LS
2	Touch screen	LS  Zuid-Korea/LS
3	Frequentie omzetter	LS  Zuid-Korea/LS
4	Haakje	Frankrijk/Schneiders
5	Haakje	Frankrijk/Schneiders
6	AC-schakelaar	Frankrijk/Schneiders
7	AC-schakelaar	Frankrijk/Schneiders
8	van stroomvoorziening veranderen	Frankrijk/Schneiders
9	relais
10	Foto-elektrische schakelaar	Koreaans/ Ultranics
11	De elektromagnetische klep	Taiwan/Yadeke
12	knelpunt	Frankrijk/Schneiders
13	Tweede versnellingsschakelaar	Frankrijk/Schneiders
14	Voetschakelaar	Frankrijk/Schneiders
15	Noodstopschakelaar	Frankrijk/Schneiders
16	Waterpomp	China/Jinlong
17	Winddeurcilinder	Taiwan/Yadeke
18	Borstel	Hoge temperatuurbestendige wol
19	Rubberen rol	Silica rubber
20	Motor met versnelling	China
21	Plaatpersmotor	LS LS   Zuid-Korea/ L
22	Combinatie aandrijfcilinder	Taiwan/Yadeke
23	drieling	Taiwan/Yadeke


  OCTROOI:
1. Dit gebruiksmodeloctrooi openbaart een automatisch opblaasmechanisme in de geperste profielplaat van een productielijn voor isolatieglas.
Het gebruiksmodel bevat een opblaasplaat met een opblaasmondstuk aan de onderkant, en een schroefaandrijfmechanisme dat één kant van de voorste drukplaat aandrijft om te openen en een bepaalde hoek te vormen met de achterste drukplaat.
2.De nieuwe opblaasbare schroefstang van ons bedrijf gaat open en heeft een gepatenteerde stofdichte structuur.
3. Gepatenteerde automatische herkenning van de loopstructuur op basis van een luchtgordijn met glasgrootte;
4. De zuignap schakelt automatisch de gasbesparende modus in, afhankelijk van de grootte van het glas.Gepatenteerde structuur;
5. Gepatenteerde structuur voor onmiddellijke controle van hoge en lage druk afhankelijk van de glasgrootte, efficiënte en gasbesparende modus.
6. Voordelen: Handig voor automatische controle, hoge productie-efficiëntie, interne en externe integratie, waardoor het probleem van de lage productie-efficiëntie van handmatige argonvulling wordt opgelost.De bewegingscontroller zorgt ervoor dat het argongehalte van isolatieglas ≥85% bedraagt ​​(GB/T11944-2012 nieuwe nationale norm, Europese norm EN1279)

C: Productkenmerken:

1. De hele motor maakt gebruik van een PLC-programmeerbare controller, die een proface-aanraakscherm gebruikt, dat eenvoudig te bedienen is en de werking van de apparatuur en foutcondities dynamisch weergeeft.De frequentieomvormer, naderingsschakelaar, knopschakelaar, draaischakelaar en indicatielampje zijn allemaal geïmporteerde componenten.

2. Het reinigingsgedeelte heeft speciale bescherming.De drie paar borstels maken allemaal gebruik van zachte, hoge temperatuurdraden om te voorkomen dat de gecoate glasfilmlaag beschadigd raakt.De glastransportsectie is uitgerust met een automatisch herkenningssysteem voor gecoat glas om een ​​correcte reiniging en laminering van gecoat glas volledig te garanderen.

3. Functie voor controle van de netheid van het glas: door de combinatie van een donkerblauwe achtergrond en een witte fluorescentielamp is het handig om de netheid van het glasoppervlak te controleren.

4. De ondersteunende wieltransmissiefunctie van de luchtdroogkamer: de traditionele structuur maakt gebruik van een meerkanaalsrolklemmethode om het glas uit de droogkamer te drijven, wat gemakkelijk klemsporen op het glasoppervlak veroorzaakt.Ons bedrijf maakt gebruik van een ondersteunende wielstructuur, zodat de rand van het glas zonder klemmen op het transmissiemechanisme wordt getransporteerd.markering.

5. Hoge persnauwkeurigheid: het wordt aangedreven door hydraulische druk en de beweging maakt gebruik van tweerichtings lineaire geleiderails.Het achterpaneel heeft een automatische geleidings- en positioneringsfunctie om er volledig voor te zorgen dat de twee panelen parallel worden gedrukt.Afhankelijk van de grootte van het isolatieglaspaneel is het uitgerust met een drukregulerende functie om de tijd te garanderen. Instelbaar volgens de glasgrootte.

6. De hele lijn heeft superfuncties en kan normaal (dubbellaags), drielaags, speciaal gevormd (één zijde is recht) en vliesgevelglas, LOW-E-glas produceren.

Automatische sluitrobot: GM-FJX2535

Productoverzicht:

1. Door het Japanse Yaskawa-servobusbesturingssysteem aan te nemen, is de technologie volwassen en is de werking stabiel en betrouwbaar.

2. De sluitmachine keurt onafhankelijke werking in vier fasen goed.Wanneer de glaslengte groter is dan 1,75 meter, is het gehele gedeelte gekoppeld.Wanneer de glaslengte minder dan 1,75 meter bedraagt, werkt elke sectie onafhankelijk om de lijmsnelheid te maximaliseren.

3. Het elektronische doseersysteem wordt gebruikt om de lijmmengverhouding te regelen, die eenvoudig aan te passen is en de verhouding nauwkeurig is.Het is vooral geschikt voor het zeer efficiënt verlijmen van vliesgevelglas.De lijm wordt automatisch aangepast aan de lijmbreedte en de diepte van de lijmhoeveelheid, en kan voldoen aan de behoeften van het lijmen van aluminium stripbreedtes van 6A tot 27A.

4. De invoer en uitvoer worden getransporteerd door volledige servomotoren, die een groot draagvermogen en een hoge transmissie-efficiëntie hebben.Het gelijmde glas wordt uitgevoerd door een speciaal ontworpen transmissiesysteem van tankkettingen, dat automatisch kan centreren op basis van de dikte van het glas om vastplakken te voorkomen.

5. Drieglas- en tweekamerglas kunnen in één worden afgedicht en de lijm kan schoon en snel worden aangebracht.

6. Toepasselijke lijmsoorten: tweecomponenten polysulfidelijm of siliconenkit en structurele siliconenlijm.
7. Goedkeuring van bewegingscontroller en touchscreen-besturingssysteem, eenvoudige bediening en stabiele werking
8. Meet automatisch de dikte van aluminium strips, pas automatisch de lijmgegevens aan en heb gehumaniseerde functies om het probleem van de geautomatiseerde productie van bulkbestellingen op te lossen.
9. Het automatische hoekafsnijapparaat past automatisch lijm toe om de vier hoeken te corrigeren tijdens het aanbrengen van lijm.Zodra de lijm is aangebracht, is het eindproduct klaar en zijn de hoeken mooi en praktisch.

De standaardconfiguratie bestaat uit de volgende onderdelen:

1. Transmissiedeel X 4 (tankketting speciaal ontworpen om slijtage te voorkomen)
2. Zuignappen (Festosol)
3.Console (intelligent besturingssysteem van mens en machine
4. Afdichtingscontrolesysteem (Yaskawa, Japan)
5. Afdichtingsmotor (meerdere patenten, baanbrekend ontwerp in de industrie)
6. Drukplaatlijmtoevoersysteem (enkele en dubbele opties beschikbaar)

Ttechnische parameters:


Machineafmetingen	9800 mm x 1600 mm x 3400 mm
Maximale glasgrootte	2500 mm x 3500 mm
Minimale glasgrootte	300 mm x 350 mm
Lijm dikte	2 mm -15 mm
Dikte van het isolatieglas van het eindproduct	12 mm - 60 mm
Enkele glasdikte	3-15 mm
Afdichtingssnelheid	4-40 meter/minuut (6A afstandsbalk, 5 mm specificatiebalk voor lijmdiepte)
Transmissiesnelheid	4 - 40m/min
Gewicht laden	300kg/m
Afdichtende omgevingstemperatuur	15-40ºC
Controle methode	touch screen
Gasbron	Druk 6Bar Maximaal luchtverbruik 2,0 Ms/min
Stroom	12kw, 380V (50HZ)
Externe bedradingsingang	10M2 draad 63A stroomonderbreker (5 draden)

Belangrijkste configuratiedetails:

Servomotoren en aandrijvingen:

Nee.	ITEM	MERK
1	Servomotorbestuurder	Yaskawa
2	Stappenmotor driver	Shenzhen Lesai
3	10,4 touchscreen 10,4 inch	Taiwan Wei Lu
5	Bewegingscontroller	Yaskawa
6	PLC-module	Yaskawa
7	Frequentie omzetter	Yaskawa
8	Elektrische apparaten met laagspanning	Schneiders
9	Foto-elektrische schakelaar	Korea Autonica

Pneumatische componenten:


Nee.	ITEM	MERK
1	De elektromagnetische klep	Taiwan Yadeke
2	Vacuüm zuignap	Festos, Duitsland
3	Vacuümgenerator	Festos, Duitsland
4	Precisie drukreduceerventiel	SMC Japan SMC
5	Elektrisch proportioneel ventiel	SMC Japan SMC
6	Olienevelafscheider	SMC Japan SMC

Geleiderails, glijders en accessoires:


Nee.	Iterm	Specificatie	Materiaal	Merk/Herkomst	Model
1	Lineaire glijbaan	HGW 25CC	hoogfrequente verwerking	TAIWAN	HSR25
2	Lineaire glijbaan	HGW 15CC	hoogfrequente verwerking	TAIWAN	Z2-25×50
3	Diepgroefkogellager	6202		CHINA HARBIN	LMEK25L
4	Verlengd vierkant flens lineair lager	LMEK25LUU		CHINA

Parameters:

ITEM	GEGEVENS
Afdichtingssnelheid	4-40m/min
Minimale glasgrootte	450×500mm (L×H)
Maximale glasgrootte	2500x3500mm (L×H)
Luchtdruk	0,5-0,8 MPa
Totale kracht	9,4 kW
Machineafmeting	9800×1600×3400mm (L×B×H)

Voordeel:
1. Er zijn geen technische vereisten voor het personeel, zolang ze de machine kunnen bedienen, bespaart het arbeid.Voor het hele proces zijn slechts 3 of 4 werknemers nodig: één om het glas te plaatsen, één om de holle aluminium strips te plaatsen en één om de stukken isolatieglas bij elkaar te houden.Verplaats het gewoon naar beneden.Als je de moleculaire zeef moet beheren, kun je nog een werker toevoegen.
2.De efficiëntie van het lijmen is hoog en er kan elke dag 600 vierkante meter lijm worden voltooid.
3.De lijm wordt gelijkmatig en volledig aangebracht, met gegarandeerde kwaliteit en goede afdichting.Ook de problemen van beslaan, binnendringen van water en schimmel in het isolatieglas kunnen worden opgelost.
4.Automatische zijdikte.Bij isolatieglas met verschillende diktes hoeft u de maat niet in te voeren.Verlijming kan direct en automatisch worden aangebracht.Het is eenvoudig te bedienen en bespaart tijd.Dit lost de moeilijkheid op van het automatiseren van lijmtoepassing in de deur- en raamindustrie.


Volautomatischafstandhouderbuigmachine: MODEL:GM-ZWJA


Belangrijkste kenmerken:
1) Keur het PLC-besturingssysteem goed en raak de mens-machine-interface aan.Multi-screen helder en technisch
parameter gewoon invoeren.
2) Het toevoermateriaal en het buigen van aluminium afstandsstuk door servomotor garanderen de precisie van het buigen
vorm (hoek en boog).
3) Aluminium frame heeft een gladde boog, wat mooi is na de butylcoating.
4) Het buigen van aluminium frame en de theoretische maatfout zijn minder dan 1 mm, hoge snelheid, hoog rendement.
5) Kan aluminium afstandhouders van vier verschillende afmetingen voeden met vier opslagtanks.
6) Automatisch vermijd afstandsverbinding bij het buigen en snijden van afstandshouders.
7) Kan een gevormd aluminium frame maken.
8) Kan de warme afstandhouders als volgt buigen:

Ttechnische parameters:


Maximale verwerkingsgrootte	2000 mm x 2000 mm (er is geen limiet aan de schaal van het docken tussen twee kozijnen)
Minimale bewerkingsgrootte	300 mm x 300 mm
Dimensies	10000 mm * 2200 mm * 2600 mm
Luchtdruk	0,4-0,7 MPa
Vereisten voor aluminium staven	6A-27AHolle aluminium strip
Wanddikte van aluminium	0,3~0,5 mm
Stroomvoorziening	380V 50HZ 4KW

Automatische droogmiddel vulmachine:GM-FZS


1.PLC-besturingssysteem, mens-machinevriendelijke interface, eenvoudige bediening;
2. Vullen onder gesloten omstandigheden lost het probleem op van het falen van de drogerwaterabsorber, verbetert de efficiëntie en de levensduur van isolatieglas, en is een essentiële uitrusting bij de productie van buigend isolatieglas;
3. De kerncontroles nemen geïmporteerde merken over;
4. Gaten worden in het midden van de achterkant van de aluminium strip geponst, gevuld en automatisch afgedicht;
5. Kan worden gevuld met automatisch buigen en vormen van aluminium frames en gewone, recht ingestoken aluminium frames;
6. De vulhoogte kan worden aangepast aan de grootte van het aluminium frame;
7. Uniek geavanceerd voedingsapparaat kan materialen automatisch aanvullen.

Parameter:

Item	Gegevens
Maximale verwerkingsgrootte	2000 mm x 2000 mm
Minimale bewerkingsgrootte	350 mm x 350 mm
Moleculaire zeefdiameter	0,5-0,8 mm
Breedte aluminium staaf	6-24m
Luchtdruk	0.5-0,8Mpa
Stroomvoorziening	220V50 Hz

Butylcoatingmachine:GM-TBJA


1.De lijmkop is een zwevende zachte verbinding met verticale beweging en automatische geleiding.De druk rond de lijmtank en de zuiger is gelijkmatig, waardoor de tekortkomingen van gemakkelijke slijtage aan de onderkant van de horizontale lijmtank worden overwonnen.
2.Deze machine wordt bestuurd door PLC en bediend door mens-machine-interface.Het kan de lijmactie automatisch en nauwkeurig voltooien.Het heeft aanpassing op meerdere snelheden en een hoge productie-efficiëntie.
3. Met behulp van een roestvrijstalen werkoppervlak en uitgerust met een positioneringsapparaat is deze machine geschikt voor vierkante, rechthoekige en ronde aluminium afstandsframes met verschillende specificaties.
4. Het hittebestendige afdichtingsontwerp lost het veel voorkomende probleem van lijmlekkage in coatingmachines op.
5. De machine is verdeeld in een hydraulisch systeem en een gas-vloeistofsysteem voor drukwerk.
6. De grote hydraulische stationstructuur maakt gebruik van Japanse Yuken-technologie en componenten om stabiele druk te bieden.

Parameters:

Item	Gegevens
Fysieke dimensie	3100 mm x 900 mm x 1300 mm
Verwerkingssnelheid	4- 40m/min
Stroomvoorziening	6 kW 380 V/50 Hz
Luchtdruk	0,5-0,8 MPa
Controle	PLC
Raak het bereik	6 ~ 20 mm

Vacuümheffer voor het lossen en laden van isolatieglas:GM-gebouw



1. Deze machine is een ideale professionele uitrusting voor het hanteren van glas.
2.Het is geschikt voor het hanteren van isolatieglas, gehard glas, glazen vliesgevel en andere soorten glas.
3.Het is een DC-oplaadbare vacuümpomp en is uitgerust met een batterij.Het maximale draagvermogen kan 500 kg bedragen.
4. De pneumatische componenten zijn afkomstig van Taiwan Airtac, met stabiele kwaliteit en een druk van 0,6-0,8 MPa;
5. Het kan geschikt zijn voor het hanteren van glas op hoge temperatuur onder de 300 graden;
6. Het kan 0-90 °, 0-180 ° omdraaien en hanteren van glas, 0-360 ° roterende bediening bereiken.

Parameters:


Item	Gegevens
Baanlengte	3000 mm x 4000 mm
Kolom hoogte	3400 mm x 3900 mm
Luchttoevoerdruk	0,5-0,8 MPa
Links en rechts rotatiehoek	90°
Verticale lift	1000 mm
Zuignap	6 STUKS
Manier van handelen	Handmatig schakelventiel

Zeewaardige verpakking

Bedrijfsprofiel:

Foshan Star Glass Machinery Co., Ltd., opgericht in 2010, is een hightech onderneming die gespecialiseerd is in de
productie, onderzoek en ontwikkeling en verkoop van diepverwerkingsmachines voor glas.Het bedrijf is
gevestigd in Foshan City, een groot glasmachinecentrum.
Het bedrijf houdt zich bezig met de productie van glazen stralingshardingsovens, convectietempereringen
oven, vlakbuigoven voor twee doeleinden, buigoven voor autoglas, niet-autoclaaf
Productielijn voor het lamineren van PVB.
Na jaren van hard werken en onderzoek heeft het bedrijf een aantal nationale patenten verkregen
de technologie loopt voor op het binnenlandse niveau.De producten worden in heel China goed verkocht en worden ook geëxporteerd
Australië, de Verenigde Staten, het Midden-Oosten, India, Vietnam, Zuid-Amerika en andere plaatsen.
Het bedrijf volgde het beginsel van eerste kwaliteit, servicegerichte, voortdurend verbeteren
het niveau van het bedrijf en de productkwaliteit, en streven ernaar een bekwaam en kwalitatief hoogstaand team te creëren.Wij zullen het oprecht doen
werk met oprechtheid samen met nieuwe en oude klanten in binnen- en buitenland en ontwikkel gezamenlijk de
heldere weg van de glasmachine-industrie.
